| 品牌：三菱电机 AS-A AS-B H-PCF AS-D H-PCF光纤线DL-72接头 | 型号：三菱电机 AS-A AS-B H-PCF AS-D H-PCF光纤线DL-72接头 | 货号：22 |
| 使用温度：90℃ | 储存温度：80℃ | 抗拉强度：100N |
| 抗压强度：1000N | 适用范围：三菱电机 AS-A AS-B H-PCF AS-D H-PCF光纤线DL-72接头 | 是否跨境货源：否 |
| 长度：11 | 大小：4mm | 线经：2mm |

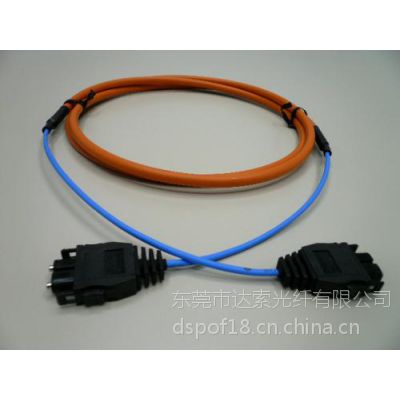

(硬塑料包层石英光纤,Hard Plastic Clad Silica Fiber)具有低损耗、宽带域的优良性能，还具有坚固、易于操作的特长，可使用能在现场轻松进行安装加工的压接切割式光连接器。因此，作为与金属线感觉接近的光纤，被FA等多种领域所采用。
三菱电机公司的MELSECNET/H网络用光缆由H-PCF HS光纤与DL-72接头组成。
欧姆龙公司Controller Link网络用光缆由H-PCF HC光纤与CF-2071接头组成。
东芝TOSHIBA公司TOSLINK网络用光缆由H-PCF HC/HG光纤与CF-2071接头组成.
MelsecNet-H模块基本介绍
MELSECNET/H模块是连接PLC与PLC或者PLC与远程I/O的而构成MELSECNET/H或MELSECNET/10网的模块。以最快25M的令牌进行传送的。是高速可靠的控制层网络。
主要有如下表所示模块：
模块型号 | 类型 | 传送方法 | 连接电缆 | 备注 |
QJ71LP21 | 远程主站 | 双环路 | 光缆 | SI/QSI/HPCF光缆 |
QJ71LP21-25 | 远程主站 | 双环路 | 光缆 | SI/QSI/HPCF光缆 |
QJ71LP21G | 远程主站 | 双环路 | 光缆 | GI-50/125光缆 |
QJ71LP21GE | 远程主站 | 双环路 | 光缆 | GI-62.5/125光缆 |
QJ72LP25-25 | 远程I/0站 | 双环路 | 光缆 | SI/QSI/HPCF光缆 |
QJ72LP25G | 远程I/0站 | 双环路 | 光缆 | GI-50/125光缆 |
QJ71LP25GE | 远程I/0站 | 双环路 | 光缆 | GI-62.5/125光缆 |
QJ71BR11 | 远程主站 | 单总线 | 同轴电缆 | 75欧姆的同轴电缆 |
QJ72BR15 | 远程I/0站 | 单总线 | 同轴电缆 | 75欧姆的同轴电缆 |
Q80BD-J71LP21-25 | 个人计算机用的MELSECNET/H板 | SI/QSI/HPCF光缆规格 | ||
Q80BD-J71LP21G | 个人计算机用的MELSECNET/H板 | GI-50/125光缆规格 | ||
Q80BD-J71BR11 | 个人计算机用的MELSECNET/H板 | 同轴电缆 | ||
二、一些模块具体参数：
2.1:光纤环路系统：
项目 | 光纤环路系统 | ||||
QJ71LP21 | QJ71LP21-25 | QJ71LP21G | QJ71LP21GE | ||
传送路径格式 | 双环路 | ||||
通讯方法 | 令牌环 | ||||
同步方法 | 帧同步 | ||||
编码方法 | NRZI | ||||
传送格式 | 符合HDLC 帧类型 | ||||
连接的站数 | 一个网络中连接的站数：最多64个站（1 个控制站63 个正常站） | ||||
连接电缆 | 光纤电缆 | ||||
总的延长距离 | 30km | ||||
最多网络数目 | 239（包括远程I/O 网络的总数） | ||||
通讯速度 | 10 Mbps | 25 Mbps/10 Mbps | 10 Mbps | ||
站之间 距离 |
25Mbps |
--------- | SI光纤: 200m HPCF光纤:400m 宽带HPCF光纤:1km QSI光纤:1Km |
------- | |
10Mbps | SI光纤电缆500m HPCF光纤电缆1km 宽带H-PCE 光纤电缆1km; QSI光纤电缆1km | GI-50/125光纤电缆2km | GI-62.5/125光纤电缆： 2km | ||
